Как проверить генератор мультиметром?

Проверка генератора мультиметром: профессиональное руководство

Проверка генератора мультиметром — одна из базовых диагностических процедур в электросистемах автомобиля. Однако грамотная проверка требует не просто «померить на клеммах», а понимания принципа работы узла, его схемотехники и типовых отказов.

В статье рассматриваются:

• Методы диагностики генератора под нагрузкой и в покое

• Проверка диодного моста, реле-регулятора, обмоток

• Частые неисправности и способы их подтверждения

• Таблицы нормативных значений

1. Основные элементы генератора

Перед диагностикой важно понимать, какие элементы мы проверяем:

2. Инструменты и условия

Необходимое оборудование:

• Цифровой мультиметр (True RMS предпочтительно)

• Нагрузочная вилка (по желанию)

• Осциллограф (для продвинутой диагностики)

• Лабораторный блок питания (для проверки снятого генератора)

Условия:

• АКБ полностью заряжена

• Все силовые соединения чистые, подтянуты

• Система возбуждения исправна (лампа зарядки, цепи возбуждения)

3. Последовательность проверки генератора на автомобиле

3.1. Базовая проверка на клеммах АКБ

1. Измерение напряжения на заглушенном двигателе

   • Подключаем мультиметр к клеммам АКБ

   • Норма: 12.4–12.7 В

   • Ниже 12.2 В — признак разряженной батареи или паразитной утечки

2. Измерение напряжения на работающем двигателе (холостой ход, без нагрузки)

   • Норма: 13.8–14.4 В

   • Ниже 13.5 В — недозаряд

   • Выше 14.7 В — возможен отказ регулятора напряжения

3. Измерение напряжения под нагрузкой (дальний свет, обогрев, вентилятор)

   • Норма: 13.2–14.2 В

   • Провал ниже 13 В — генератор не справляется

4. Проверка падения напряжения на проводке

4.1. На плюсовом проводе генератор–АКБ:

• Подключаем мультиметр:

  • Красный щуп — на B+ генератора

  • Черный щуп — на плюсовую клемму АКБ

• Норма: ≤ 0.4 В под нагрузкой

• Более 0.5 В — окисление, плохой контакт, повреждение провода

4.2. На «массе» генератора:

• Красный щуп — на корпус генератора

• Черный — на минусовую клемму АКБ

• Норма: ≤ 0.2 В

• Превышение — плохая масса, возможно из-за коррозии крепежа

5. Проверка возбуждения

• Снять разъем возбуждения с генератора

• Включить зажигание, измерить напряжение на разъеме

• Норма: 11.5–12.5 В

• Отсутствие напряжения — обрыв цепи возбуждения, сгоревшая лампа зарядки

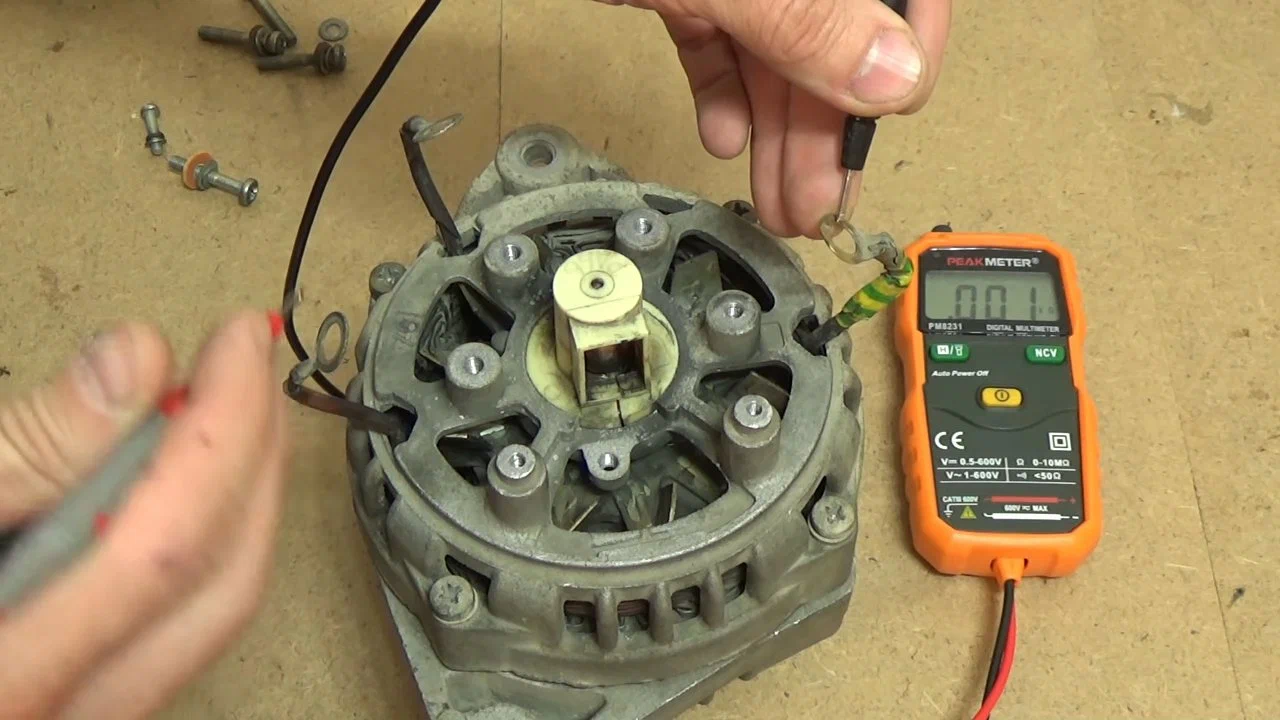

6. Проверка диодного моста (на снятом генераторе)

6.1. Диоды положительного плеча:

1. Выставить мультиметр в режим «прозвонка диодов»

2. Красный щуп на «+» B+, черный — на каждую фазу статора

3. Норма: проводимость в одну сторону, в обратную — разрыв

6.2. Диоды отрицательного плеча:

• Красный щуп на «массу» генератора

• Черный — на каждую фазу

• Проводимость — только в одном направлении

7. Проверка сопротивления обмоток статора и ротора

7.1. Обмотка ротора:

• Щупы на кольца ротора

• Сопротивление: 2–6 Ом

• Обрыв или КЗ — неисправен ротор

7.2. Обмотки статора:

• Щупы на выводы обмоток (обычно 3)

• Между обмотками: 0.1–0.3 Ом

• На корпус: ∞ Ом (не должно быть утечки)

8. Проверка наводок от неисправных диодов (на автомобиле)

Симптом: радиопомехи, скачки вольтажа, мерцание света

1. Запустить двигатель, включить свет

2. Выставить мультиметр в режим переменного напряжения (AC)

3. Щупы — на клеммы АКБ

4. Напряжение AC > 0.3 В — пробой одного или нескольких диодов

9. Частые неисправности и их признаки

10. Рекомендации от практиков

• Не полагайтесь только на напряжение — проверяйте токовую отдачу генератора нагрузочной вилкой

• При любом ремонте — обязательно проверять и чистить массы

• Если генератор с «LIN» или «BSS» управлением — читайте ошибки по шине диагностики (генератор не всегда заряжает по команде ЭБУ)

Проверка генератора мультиметром — не просто «посмотреть вольтаж». Это комплексная диагностика всех его цепей: от обмоток до регулятора. Работая системно, вы избежите ошибок и сможете точно определить источник неисправности.

Если вы работаете с современными автомобилями — включайте в диагностику осциллограф, сканер и нагрузочное тестирование. А мультиметр — это основа, без которой не обходится ни один нормальный мастер.
